Щит ЩК225-КТВ (225 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 225 кВА на базе трех однофазных PS75000SQ-I-15. Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован системой контроля трехфазного выхода. В случае аварийной ситуации, или неисправности стабилизатора система контроля отключит потребителей. При нормализации ситуации система контроля подаст потребителям стабилизированное напряжение переменного тока.

Щит ЩК225-КТВ (1 шт) + Однофазные стабилизаторы PS75000SQ-I-15 (3 шт) = Трёхфазный стабилизатор PS225SQ-I-15 (с КТВ). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

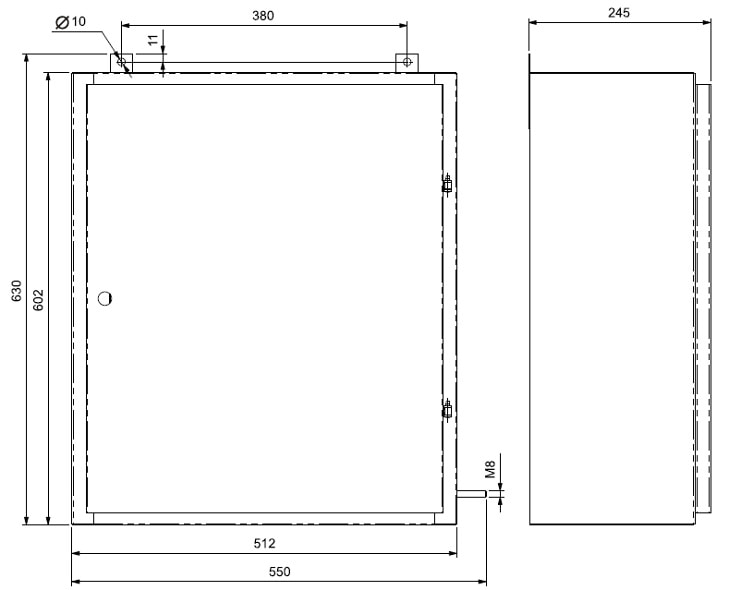

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. В основании щита установлены магнитные пускатели для каждой фазы, а также клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения и потребителей.

Паспорт изделия (открыть в формате .pdf)
