Щит ЩК225-РБ (225 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 225 кВА на базе трех однофазных PS75000SQ-I-15. Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован ручным байпасом с коммутацией по каждой фазе отдельно, без контроля трехфазного выхода. Байпас позволяет подключать нагрузку напрямую в обход блока (1-фазного стабилизатора), что удобно при эксплуатации. Например, если один из блоков выйдет из строя - пропадет напряжение только по одной фазе, но по двум остальным - останется. Останется только включить байпас и снять неисправный блок для последующего ремонта или замены. Без байпаса придется вызывать электрика, обесточивать, перекидывать провода.

Щит ЩК225-РБ (1 шт) + Однофазные стабилизаторы PS75000SQ-I-15 (3 шт) = Трёхфазный стабилизатор PS225SQ-I-15 для электроснабжения коттеджей или промышленных систем. Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

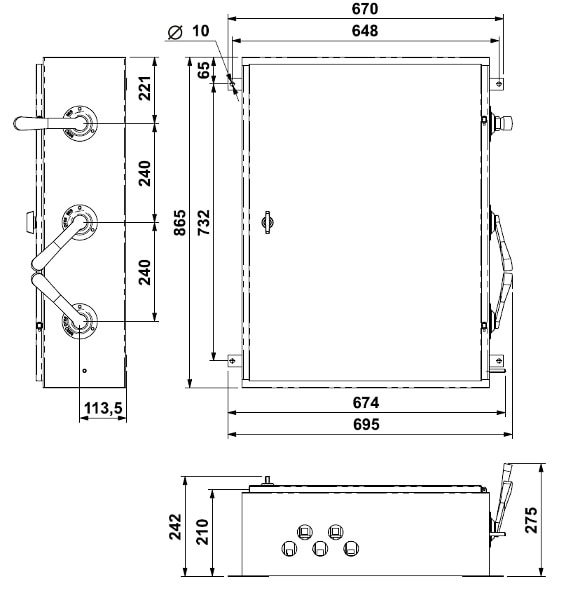

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. На щите установлены три выключателя-разъединителя (байпаса) и клеммные блоки для подключения сетевых проводов, однофазных стабилизаторов напряжения переменного тока и потребителей.

Паспорт изделия (открыть в формате .pdf)
