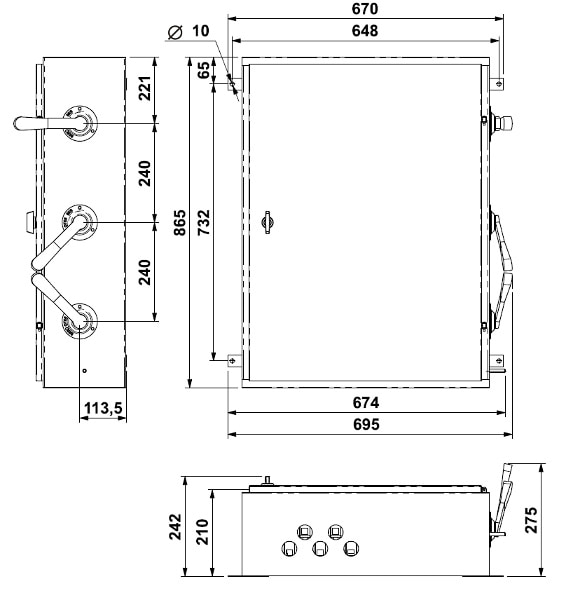

Щит ЩК225-РБ-КТВ (225 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 225 кВА на базе трех однофазных PS75000SQ-I-15 (мощностью 75 кВА). Щит оборудован системой контроля трехфазного выхода и ручным байпасом с коммутацией по каждой фазе отдельно. Электрическая схема щита обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта.

Щит ЩК225-РБ-КТВ (1 шт) + Однофазные стабилизаторы PS75000SQ-I-15 (75 кВА, 3 шт) = Трёхфазный стабилизатор PS225 (75 кВА, 1 шт). Линейное напряжение - 380В, фазное - 220В.

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока и потребителей. На правой стороне щита установлены три выключателя-разъединителя. В верхней части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой-либо фазы на входе щита при необходимости иметь на нагрузке хотя бы одну или две фазы питания.
