Стабилизаторы напряжения переменного тока серии SQ предназначены для питания и защиты от колебаний сетевого напряжения точного электронного оборудования – медицинского, лабораторного, контрольного, промышленного назначения, телекоммуникационной аппаратуры, компьютерной и офисной техники различного типа, а также бытовой техники.
Серия "SQ" представлена однофазными стабилизаторами мощностью 3-100 кВА и созданными на их основе трёхфазными стабилизаторами мощностью в 9-300 кВА.
В зависимости от диапазона отклонения входного напряжения стабилизаторы выпускаются в трех модификациях: 15%, 25% и 40%. Уровень точности стабилизации достаточно высок. Так, для модификации 40% он составляет 1,8%, в то время как для модификации с 15-процентным диапазоном входного напряжения - 0,9%.
Основой схемы стабилизаторов SQ является вольтодобавочный трансформатор. В качестве силовых ключей выступают тиристорные модули фирмы «IXYS» (США), управляемые программируемым микроконтроллером "MICROCHIP" - такая схема обеспечивает высокую надежность работы стабилизаторов этой серии.
Cхема управления выполняет также следующие функции:
- замеры текущих параметров напряжения на входе и выходе стабилизатора;
- контроль величины тока нагрузки;
- контроль наличия/отсутствия синхроимпульсов тока и напряжения;
- при перегрузке или выходе сетевого напряжения за пределы рабочего диапазона принимает на себя управление с тиристоров, защищая таким образом стабилизатор и подключенную к нему нагрузку;
- управление включением/выключением охлаждающего вентилятора в зависимости от мощности подключенной нагрузки.
Модели РS3000SQ - РS12000SQ серии оборудованы LCD-дисплеем, остальные модели, начиная с PS15000SQ, оснащены цифровым 5-разрядным дисплеем в паре с пленочной клавиатурой. С клавиатуры дисплея можно вывести на экран данные о величине напряжения на входе и выходе стабилизатора, о мощности нагрузки, подключенной к стабилизатору, о выбранных адаптивных программах и температуре силовых ключей. Также посредством клавиатуры устанавливаются параметры требуемого напряжения на выходе (в диапазоне 210...230В с дискретностью 2В), адаптивных программ, контролируется работа вентилятора принудительного охлаждения. При выключении стабилизатора сохраняются все заданные параметры.
Стабилизаторы серии SQ в силу из высокой точности и возможности устанавливать требуемое выходное напряжение можно отнести к энерго- и ресурсосберегающему оборудованию. Они позволяют не только продлить срок службы запитанной от них нагрузки, но и достаточно эффективно сокращать потребление электроэнергии.
Модельный ряд стабилизаторов серии SQ может оснащаться в качестве опции встроенным автоматическим байпасом (байпас имеется в стандартной комплектации только у моделей РS75000SQ-15 и РS100000SQ-15), интерфейсом с ПО (компьютерным или сотовым) для управления работой стабилизатора и регистрации параметров сети.
Разработка и серийный выпуск стабилизаторов серии SQ отвечают ТУ 3468-001-49034602-99.

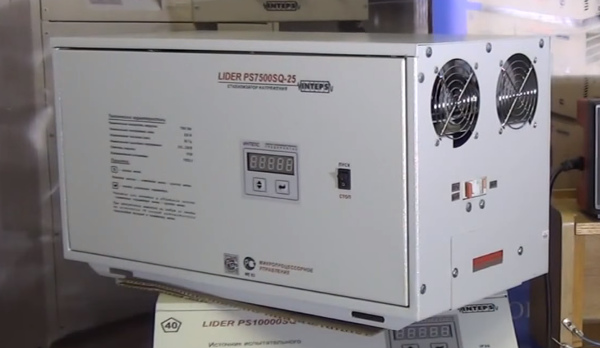

Конструктивно стабилизаторы представляют собой металлический корпус, оснащенный вентиляционными отверстиями. Корпус стабилизатора, в зависимости от его мощности, бывает в настольном или напольном исполнении. Настольные стабилизаторы (до 12 кВА) имеют «ушки» на задней панели для навешивания на стену или стойку (поставляется под заказ). Для установки в 19-дюймовую стойку, стабилизаторы мощностью 3000-12.000 ВА изготавливаются в РЭКовом исполнении.
Дополнительная информация:
- схема стабилизаторов Lider серии "SQ"
- схема подключения стабилизатора в однофазной сети
Видео по монтажу трехфазного стабилизатора на базе высокоточной серии SQ:
