Серия "W" стабилизаторов напряжения переменного тока разработана для питания и защиты от скачков напряжения в электросети различных бытовых электроприборов, Hi-Fi видео- и аудиоаппаратуры.
Мощность отдельных моделей из данной серии варьирует от 100 до 12000 ВА - для однофазных стабилизаторов, и от 9000 до 36000 ВА - для трехфазных. Стабилизаторы серии "W" являются самыми простыми из модельного ряда стабилизаторов Lider. Будучи полностью электронными, они не включают в себя подвижных механических элементов и имеют точность стабилизации ±4,5%. Отличительной чертой стабилизаторов этой серии является высокая скорость отработки управляющих сигналов - 250 В/сек (для сравнения, значение этой характеристики у электромеханических стабилизаторов - 15-20 В/сек).
В качестве базы маломощных (400-2000 ВА) стабилизаторов используется маломощный автотрансформатор с пониженным уровнем шумов, удовлетворяющим требованиям СанПИН 001-96 для бытовой техники и ПК. Это позволяет использовать их круглосуточно в жилых помещениях для обеспечения стабилизированным напряжением Hi-Fi аппаратуры и домашних кинотеатров. Стабилизаторы имеют рабочий диапазон отклонения входного напряжения 125-275 В.
В основе функционирования стабилизаторов серии "W" лежит принцип переключения отводов автотрансформатора, которые коммутируются посредством тиристорных ключей. Управление тиристорными ключами осуществляется микропроцессорной схемой управления, построенной на базе контроллера "Microchip". Величины входного и выходного напряжений и тока нагрузки проверяются непрерывно блоком управления, который оценивает и принимает решения о подключении одного из возможных 8 каналов с тем, для обеспечения на выходе напряжение 220 В ± 4,5 %. Все переключения ключей выполняются без прерывания питания нагрузки и без искажения формы синусоиды, что обеспечивает максимально безопасный режим работы для подключенных к стабилизатору напряжения устройств.
При необходимости возможна установка (опционно) «байпаса», который в случае отказа стабилизатора обеспечит подачу входного напряжения на нагрузку через себя в обход неисправной силовой части схемы. В режиме "байпас" величина выходного напряжения по-прежнему продолжает контролироваться, и в случае выхода за пределы номинального диапазона 150-260 В нагрузка отключается.
Для стабилизаторов напряжения мощностью от 3000 ВА предоставляется возможность задания величины выходного напряжения в пределах 210...230 вольт. Эта функциональная возможность обеспечивает более корректную работу электроприборов, которые рассчитаны на напряжение 230 вольт, либо позволяет сэкономить на освещении, при небольшом снижении напряжения.

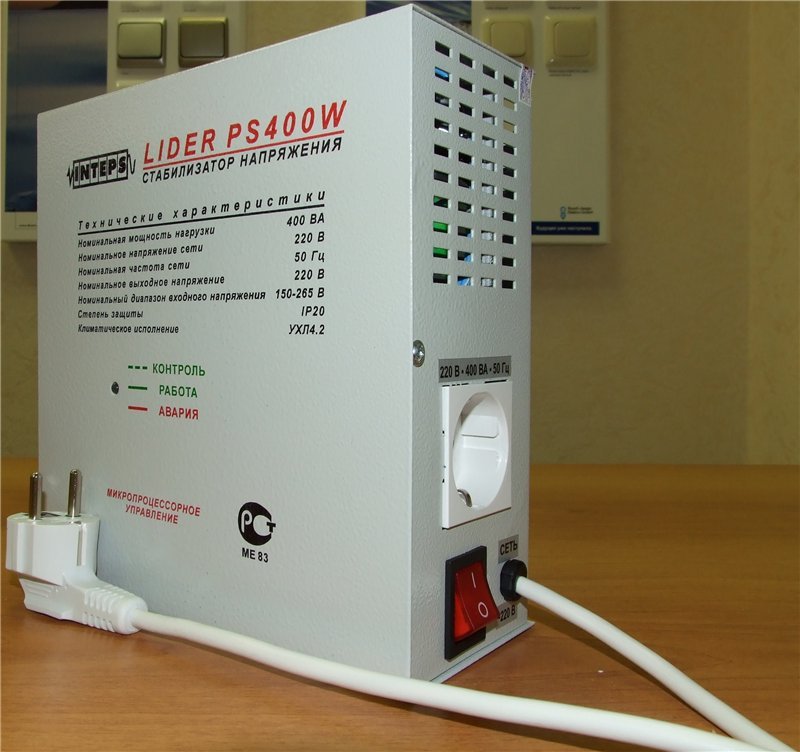

Стабилизаторы разработаны ООО "НПП Интепс" (Псков, Россия) и серийно выпускаются в соответствии с ТУ 3468-001-49034602-99. Конструктивно стабилизаторы серии "W" выполнены в металлическом корпусе с вентиляционными отверстиями и представляют собой настольную конструкцию. Благодаря проушинам на задней панели корпуса, стабилизатор можно также разместить на стене или стойке. Стабилизаторы напряжения мощностью от 3000 до 12000 ВА могут изготавливаться в РЭКовом исполнении для их последующей установки в 19" стойку.
Передняя панель стабилизаторов серии "W" оборудована LCD-дисплеем, на котором отображается информация о входном и выходном напряжении (в вольтах), а также о мощности подключенной нагрузки (в кВА) и температуре силовых ключей. Для подключения сети и нагрузки предназначен блок клеммных зажимов, размещенный на боковой панели.
Дополнительная информация:
- схема стабилизаторов Lider серии "W"
- схема подключения стабилизатора в однофазной сети
