Щит ЩК150-КТВ (150 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 150 кВА на базе трех однофазных (мощностью 50 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован системой контроля трехфазного выхода. В случае аварийной ситуации, или неисправности стабилизатора система контроля отключит потребителей. При нормализации ситуации система контроля подаст потребителям стабилизированное напряжение переменного тока.

Щит ЩК150-КТВ (1 шт) + Однофазные стабилизаторы PS50000 (50 кВА, 3 шт) = Трёхфазный стабилизатор PS150 (150 кВА, 1 шт). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК150-КТВ однофазных стабилизаторов PS50000 серий "SQ-I", "SQ-D", "SQ-L", "SQ-E" - мощностью 50 кВА.

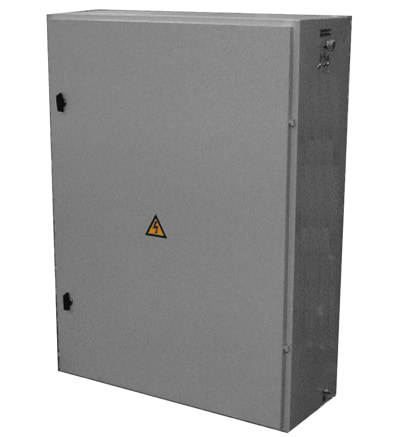

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. В основании щита установлены магнитные пускатели для каждой фазы, а также клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения и потребителей.

Паспорт изделия (открыть в формате .pdf)
