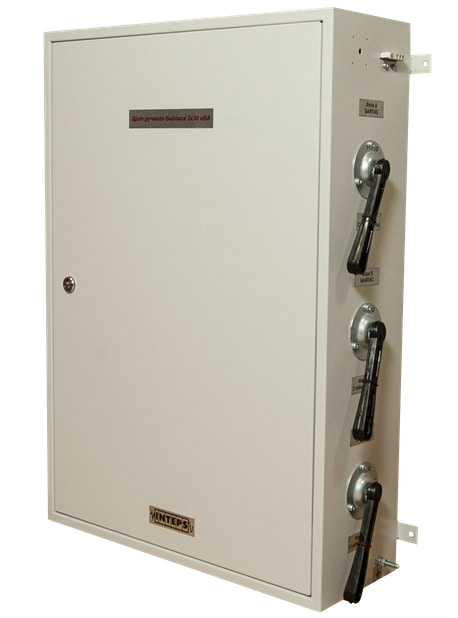

Щит ЩК150-РБ-КТВ (150 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 150 кВА на базе трех однофазных (мощностью 50 кВА). Щит оборудован системой контроля трехфазного выхода и ручным байпасом с коммутацией по каждой фазе отдельно. Электрическая схема щита обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта.

Щит ЩК150-РБ-КТВ (1 шт) + Однофазные стабилизаторы PS50000 (50 кВА, 3 шт) = Трёхфазный стабилизатор PS150 (150 кВА, 1 шт). Линейное напряжение - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК150-РБ-КТВ однофазных стабилизаторов PS50000 серий "SQ-I", "SQ-D", "SQ-L", "SQ-E" - мощностью 50 кВА.

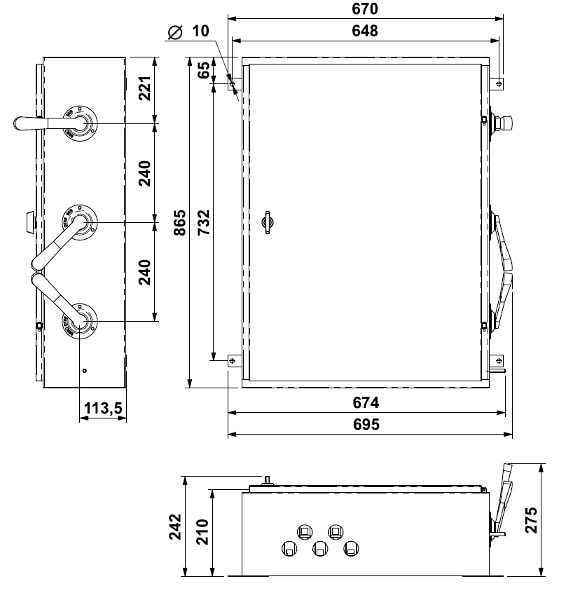

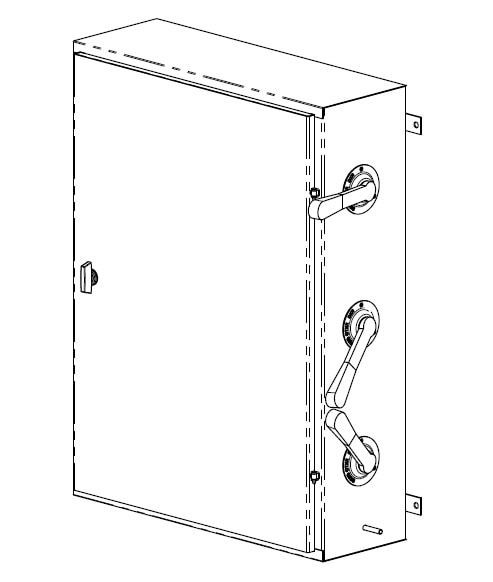

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока и потребителей. На правой стороне щита установлены три выключателя-разъединителя. В верхней части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой-либо фазы на входе щита при необходимости иметь на нагрузке хотя бы одну или две фазы питания.

Паспорт изделия (открыть в формате .pdf)
