Щит ЩК100-РБ-КТВ (100 кВА)

Назначение: для сборки трехфазных стабилизаторов мощностью 90 или 99 кВА на базе трех однофазных (мощностью 30 или 33 кВА). Щит оборудован системой контроля трехфазного выхода и ручным байпасом с коммутацией по каждой фазе отдельно. Электрическая схема щита обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта.

Щит ЩК100-РБ-КТВ (1 шт) + Однофазные стабилизаторы PS30000 (30 или 33 кВА, 3 шт) = Трёхфазный стабилизатор PS100 (90 или 99 кВА, 1 шт). Линейное напряжение - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК100-РБ-КТВ однофазных стабилизаторов PS30000 серий "W", "SQ-I", "SQ-D", "SQ-L", "SQ-E" - мощностью 30 или 33 кВА.

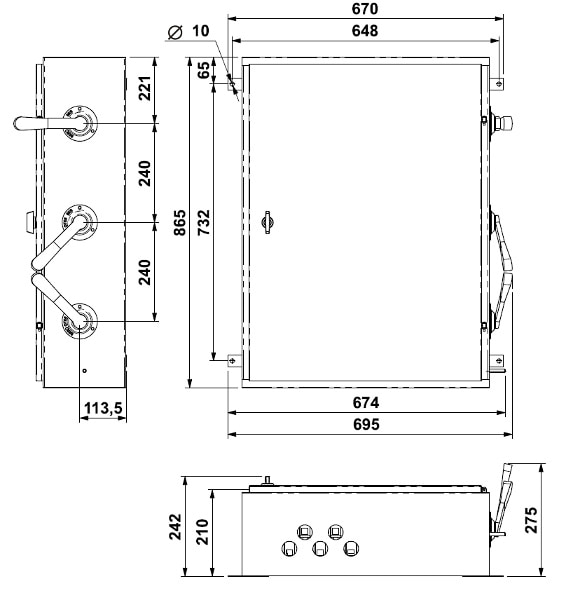

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока и потребителей. На правой стороне щита установлены три выключателя-разъединителя. В верхней части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой-либо фазы на входе щита при необходимости иметь на нагрузке хотя бы одну или две фазы питания.

Паспорт изделия (открыть в формате .pdf)
