Щит ЩК100-РБ (100 кВА)

Назначение: для сборки трехфазных стабилизаторов мощностью 90-100 кВА на базе трех однофазных (мощностью 30 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован ручным байпасом с коммутацией по каждой фазе отдельно, без контроля трехфазного выхода. Байпас позволяет подключать нагрузку напрямую в обход блока (1-фазного стабилизатора), что удобно при эксплуатации. Например, если один из блоков выйдет из строя - пропадет напряжение только по одной фазе, но по двум остальным - останется. Останется только включить байпас и снять неисправный блок для последующего ремонта или замены. Без байпаса придется вызывать электрика, обесточивать, перекидывать провода.

Щит ЩК100-РБ (1 шт) + Однофазные стабилизаторы (30 кВА, 3 шт) = Трёхфазный стабилизатор (90-100 кВА, 1 шт). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК100-РБ однофазных стабилизаторов серий "W" и "SQ-I", мощностью 30000 ВА.

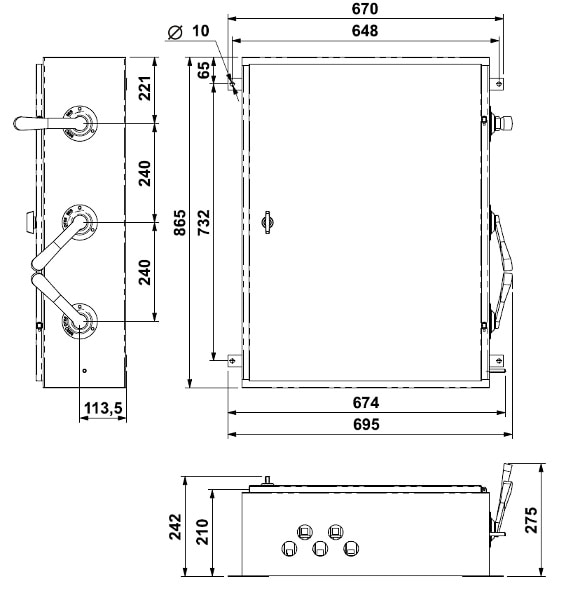

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. На щите установлены три выключателя-разъединителя (байпаса) и клеммные блоки для подключения сетевых проводов, однофазных стабилизаторов напряжения переменного тока и потребителей.

Паспорт изделия (открыть в формате .pdf)
