Щит ЩК45-РБ-КТВ (22,5-45 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью 22,5-45 кВА на базе трех однофазных мощностью 7,5-15 кВА. Щит оборудован системой контроля трехфазного выхода и ручным байпасом с коммутацией по каждой фазе отдельно. Электрическая схема щита обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта.

Щит ЩК45-РБ-КТВ (1 шт) + Однофазные стабилизаторы (7,5-15 кВА, 3 шт) = Трёхфазный стабилизатор (22,5-45 кВА, 1 шт). Линейное напряжение - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК45-РБ-КТВ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью от 7,5 до 15 кВА.

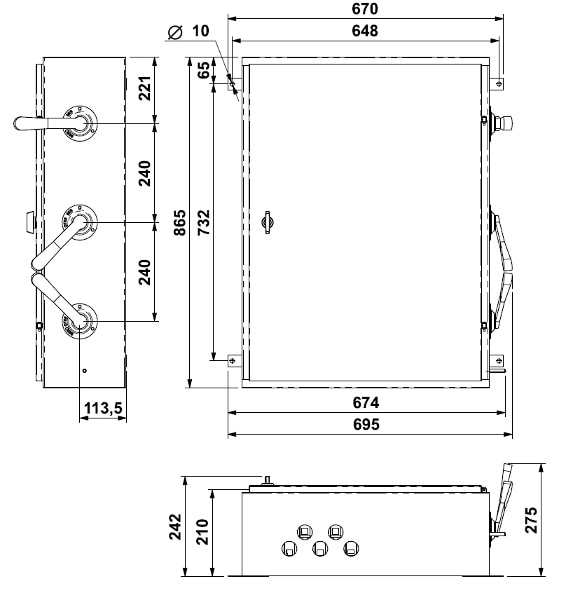

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока и потребителей. На правой стороне щита установлены три выключателя-разъединителя. В верхней части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой-либо фазы на входе щита при необходимости иметь на нагрузке хотя бы одну или две фазы питания.

Паспорт изделия (открыть в формате .pdf)
