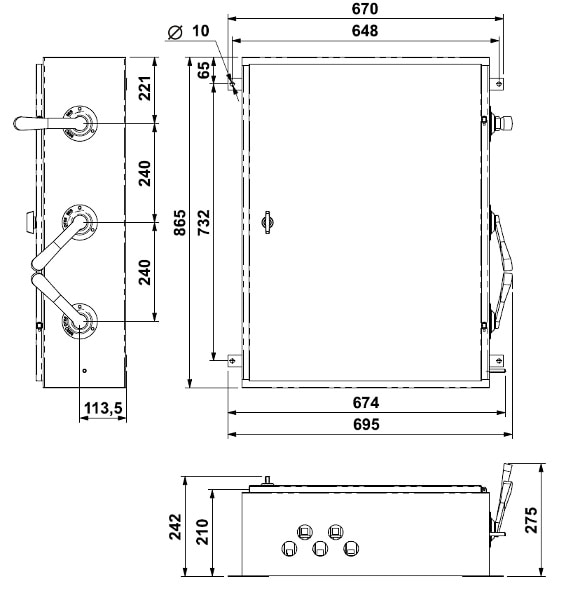

Щит ЩК45-РБ (22,5-45 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью от 22,5 до 45 кВА на базе трех однофазных (мощностью от 7,5 до 15 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован ручным байпасом с коммутацией по каждой фазе отдельно, без контроля трехфазного выхода. Байпас позволяет подключать нагрузку напрямую в обход блока (1-фазного стабилизатора), что удобно при эксплуатации. Например, если один из блоков выйдет из строя - пропадет напряжение только по одной фазе, но по двум остальным - останется. Достаточно включить байпас и снять неисправный блок для последующего ремонта или замены. Без байпаса придется вызывать электрика, обесточивать, перекидывать провода.

Щит ЩК45-РБ (1 шт) + Однофазные стабилизаторы (7,5-15 кВА, 3 шт) = Трёхфазный стабилизатор (22,5-45 кВА, 1 шт). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК45-РБ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью от 7500 до 15000 ВА.

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. На щите установлены три выключателя-разъединителя (байпаса) и клеммные блоки для подключения сетевых проводов, однофазных стабилизаторов напряжения переменного тока и потребителей.

Паспорт изделия (открыть в формате .pdf)
