| Рабочий диапазон входного напряжения, В: | 266÷475 |
| Номинальное выходное напряжение, В: | 380 |
| Полная мощность нагрузки, ВА: | 100000 |
| Активная мощность нагрузки, Вт: | 80000 |
| Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне, ±: | 2.5 |
| Тип ключей: | тиристорные модули |
| Размер (ШxГxВ), мм: | 750x1653x792 |
| Вес, кг: | 350 |
| Страна: | Россия |
| Гарантия, лет: | 5 |
0 ₽
LIDER PS100SQ-S-15 — трехфазный промышленный стабилизатор в едином корпусе. Предназначен для качественного электропитания потребителей суммарной мощностью 100 кВА — электроснабжения промышленных объектов, оборудования на строительных площадках. Может устанавливаться в любом неотапливаемом помещении — подсобке, коробе или контейнере.
★ адаптирован для работы с дизель-генераторами
★ эксплуатация при температуре от -40 до +40°С
★ рабочий диапазон входного напряжения 266÷475В
★ точность стабилизации ±2,5%
★ встроенный трёхфазный байпас
★ автоматический байпас по каждой фазе
★ контроль трехфазного выхода

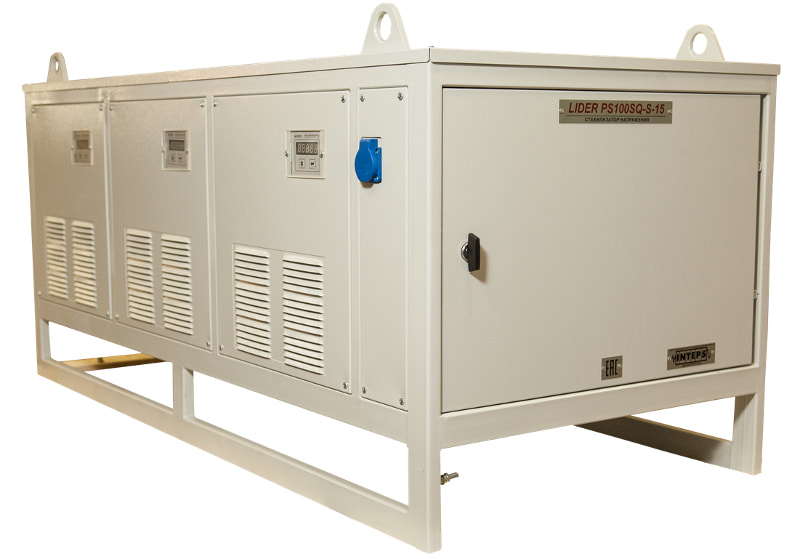

Конструктивно PS100SQ-S-15 состоит из трех однофазных стабилизаторов, соединенных по схеме "звезда" и собранных в едином корпусе, защищенном от внешних физических воздействий. Каждый однофазный стабилизатор занимает отдельную секцию на общей станине рамной конструкции, работает независимо и стабилизирует напряжение "своей" фазы. Секции однофазных стабилизаторов оборудованы вентиляторами принудительного охлаждения. Элементы управления и коммутации размещены в дополнительной секции, дверца которой запирается на замок.
На передней панели стабилизаторов — светодиодный цифровой дисплей для вывода информации о мощности нагрузки, величине входного и выходного напряжения, температуре силовых элементов, аварии стабилизатора или сети.
Подключение стабилизатора к сети и нагрузке осуществляется через блок клеммных зажимов. Установка — напольная. При необходимости можно воспользоваться нашими услугами по монтажу.
★ адаптирован для работы с дизель-генераторами
★ эксплуатация при температуре от -40 до +40°С
★ рабочий диапазон входного напряжения 266÷475В
★ точность стабилизации ±2,5%
★ встроенный трёхфазный байпас
★ автоматический байпас по каждой фазе
★ контроль трехфазного выхода
Конструктивно PS100SQ-S-15 состоит из трех однофазных стабилизаторов, соединенных по схеме "звезда" и собранных в едином корпусе, защищенном от внешних физических воздействий. Каждый однофазный стабилизатор занимает отдельную секцию на общей станине рамной конструкции, работает независимо и стабилизирует напряжение "своей" фазы. Секции однофазных стабилизаторов оборудованы вентиляторами принудительного охлаждения. Элементы управления и коммутации размещены в дополнительной секции, дверца которой запирается на замок.
На передней панели стабилизаторов — светодиодный цифровой дисплей для вывода информации о мощности нагрузки, величине входного и выходного напряжения, температуре силовых элементов, аварии стабилизатора или сети.
Подключение стабилизатора к сети и нагрузке осуществляется через блок клеммных зажимов. Установка — напольная. При необходимости можно воспользоваться нашими услугами по монтажу.
Добавить в сравнение
| Входные параметры | |
| Номинальное напряжение сети | 380 В |
| Частота питающей сети | 50 Гц |
| Рабочий диапазон входного напряжения | 266÷475 В |
| Номинальный диапазон входного напряжения | 310÷440 В |
| Выходные параметры | |
| Форма выходного напряжения | не искажается |
| Номинальное выходное напряжение | 380 В |
| Полная мощность нагрузки | 100000 ВА |
| Активная мощность нагрузки | 80000 Вт |
| Изменение нагрузки | 0÷100 % от номинальной |
| Ток нагрузки | 454.5 А |
| Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне | ±2.5% |
| Эксплуатационные параметры | |
| КПД | 97 % |
| Перегрузочная способность | при Рнагр. от 1,1 до 1,5 Рном. - 10 с при Рнагр. от 1,5 до 2 Рном. - 5 с при Рнагр. от 2 до 4 Рном. - 1 с при Рнагр. > 4 Рном. - 0,5 мс |
| Отклик на возмущение | < 40 мс |
| Скорость реакции на возмущение сети | > 250 В/с |
| Тип ключей | тиристорные модули |
| Уровень шума | 40 дБ |
| Диапазон температур | от -40 до +40 °С |
| Влажность | не более 98% при 25°С |
| Байпас | встроенный автоматический |
| Класс защиты | IP21 |
| Размер (ШxГxВ) | 750x1653x792 мм |
| Вес | 350 кг |
| Индикация и сигнализация | 1) Индикация на цифровом дисплее: — входного и выходного напряжения; — мощности нагрузки; — аварий сети и стабилизатора. 2) Память причин 32 последних отключений стабилизатором нагрузки. |
| Контроль и защита | — контроль тока нагрузки; — отключение выхода при перегрузке с однократным автоматическим повторным включением через 10 с. |
