Щит ЩК30-КТВ (22,5-30 кВА)

Назначение: для сборки трехфазного стабилизатора мощностью от 22,5 до 30 кВА на базе трех однофазных (мощностью от 7,5 до 10 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован системой контроля трехфазного выхода. В случае аварийной ситуации, или неисправности стабилизатора система контроля отключит потребителей. При нормализации ситуации система контроля подаст потребителям стабилизированное напряжение переменного тока.

Щит ЩК30-КТВ (1 шт) + Однофазные стабилизаторы (7,5-10 кВА, 3 шт) = Трёхфазный стабилизатор (22,5-30 кВА, 1 шт). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК30-КТВ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью от 7500 до 10000 ВА.

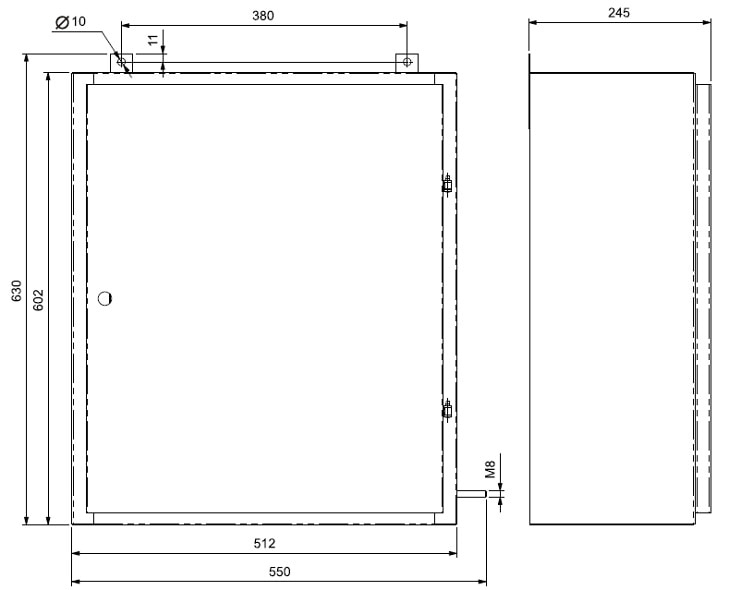

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. В основании щита установлены магнитные пускатели для каждой фазы, а также клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения и потребителей.

Паспорт изделия (открыть в формате .pdf)
