Щит ЩК63-РБ (63 кВА)

Назначение: для сборки трехфазных стабилизаторов мощностью 60 или 63 кВА на базе трех однофазных (мощностью 20 или 21 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован ручным байпасом с коммутацией по каждой фазе отдельно, без контроля трехфазного выхода. Байпас позволяет подключать нагрузку напрямую в обход блока (1-фазного стабилизатора), что удобно при эксплуатации. Например, если один из блоков выйдет из строя - пропадет напряжение только по одной фазе, но по двум остальным - останется. Останется только включить байпас и снять неисправный блок для последующего ремонта или замены. Без байпаса придется вызывать электрика, обесточивать, перекидывать провода.

Щит ЩК63-РБ (1 шт) + Однофазные стабилизаторы (20 или 21 кВА, 3 шт) = Трёхфазный стабилизатор (60 или 63 кВА, 1 шт). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается подключение к щиту коммутации ЩК63-РБ однофазных стабилизаторов PS20000 серий "W", "SQ-I", "SQ-D", "SQ-L", "SQ-E" - мощностью 20 или 21 кВА.

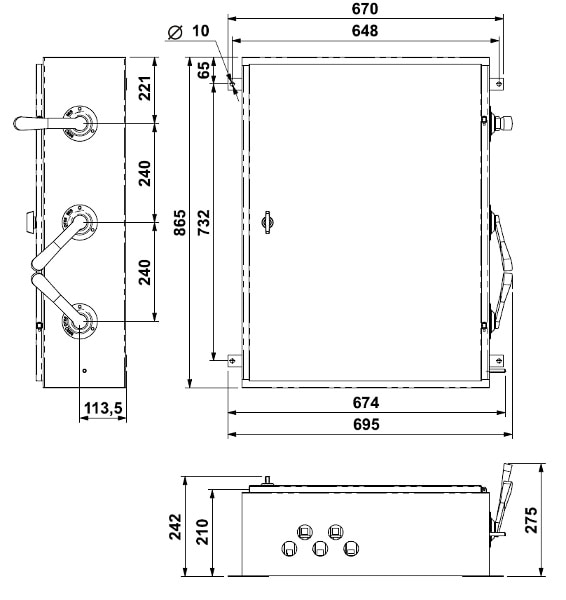

Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. На щите установлены три выключателя-разъединителя (байпаса) и клеммные блоки для подключения сетевых проводов, однофазных стабилизаторов напряжения переменного тока и потребителей.

Паспорт изделия (открыть в формате .pdf)
