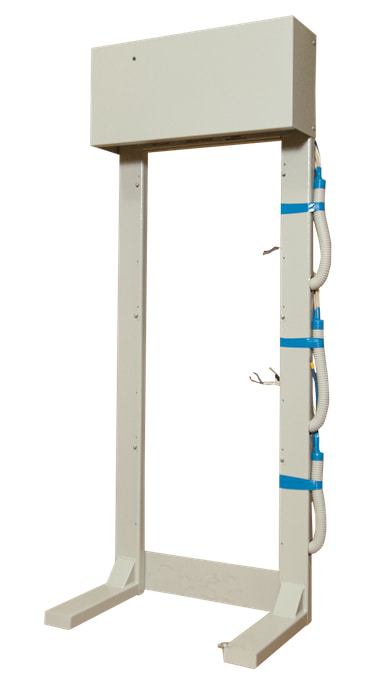

Стойка 9-36 с КТВ

Назначение: для сборки трехфазных стабилизаторов мощностью от 9 до 36 кВА на базе трех однофазных (мощностью от 3 до 12 кВА). Использование стойки упрощает монтаж трехфазных стабилизаторов, позволяет обеспечить компактное размещение конструкции в помещении. Контроль трёхфазного выхода (КТВ) - это защитная система для трёхфазного оборудования (380В). Имеет в своем составе контактор включения трехфазного выхода, который включается только при наличии напряжения на выходах всех трех однофазных стабилизаторов. Например, если у трехфазного двигателя пропадает фаза, то может сгореть обмотка и двигатель выйдет из строя - КТВ вовремя отключает питание по всем трём фазам.

Стойка 9-36 с КТВ (1 шт) + Однофазные стабилизаторы (3 шт) = Трёхфазный стабилизатор для производства (трехфазные потребители, 380В). Линейное напряжение трёхфазного стабилизатора - 380В, фазное - 220В.

Допускается установка на стойку однофазных стабилизаторов серий "W" и "SQ", мощностью: 3000, 5000, 7500, 10000 и 12000 ВА.

Особенности: стойка с КТВ (контролем трехфазного выхода), предназначена для объединения однофазных стабилизаторов по схеме "звезда" - контролирует их работу и управляет трехфазным выходом. Класс защиты - IP20. Контроль тока нагрузки и выходного напряжения стабилизатора, отключение трехфазного выхода при аварии стабилизатора.
